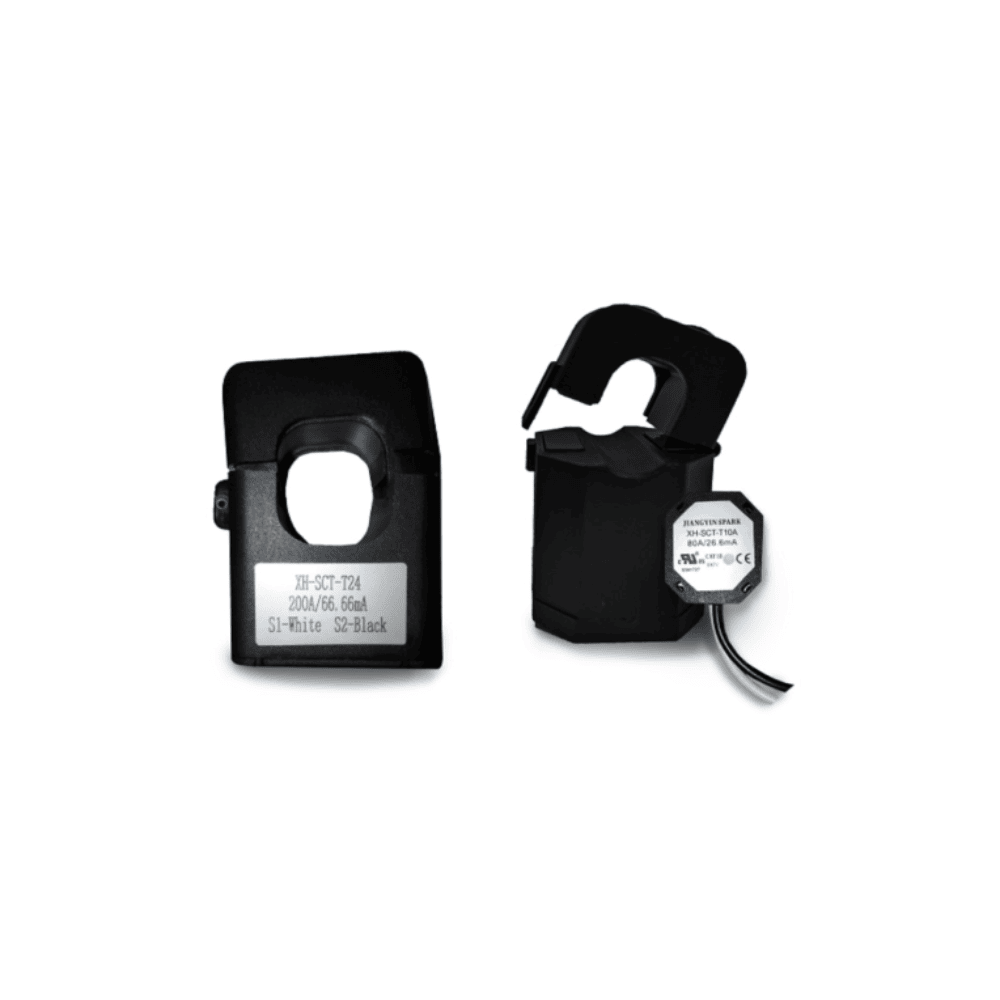

Tore de mesure 80A APSYSTEMS

APsystems Tore de Mesure 80A – Précision et Contrôle pour Votre Installation Solaire

Le tore de mesure 80A APsystems est un accessoire indispensable pour assurer une surveillance énergétique précise de votre système photovoltaïque. Conçu pour fonctionner en association avec la passerelle de communication ECU-C, ce transformateur de courant (CT – Current Transformer) permet de mesurer en temps réel la production d’énergie solaire, la consommation du site et l’injection réseau.

Grâce à sa technologie split-core, ce tore s’installe facilement sans coupure de courant, en s’encliquetant directement autour du câble électrique concerné. Cela le rend idéal pour les installations résidentielles et tertiaires où la continuité d’alimentation est primordiale.

Caractéristiques techniques

• Type de tore : Transformateur de courant à noyau ouvert (split-core)
• Courant nominal : 80 A
• Plage de mesure : de 10 A à 100 A avec haute précision
• Connexion : fil 24 AWG d’1 mètre (connectique standard APsystems)
• Compatibilité : exclusivement avec la passerelle ECU-C
• Dimensions compactes : intégration facile dans les armoires ou tableaux
• Température de fonctionnement : –25 °C à +50 °C
• Certifications : Conformité CE, RoHS, UL
• Installation rapide : sans coupure de câble grâce à la technologie clip-on

Avantages du Tore 80A APsystems

• Installation simplifiée : grâce au format split-core, inutile de couper les conducteurs
• Suivi énergétique complet : mesure de la consommation, de la production et du surplus réinjecté
• Intégration parfaite avec l’ECU-C : configuration automatique et transmission directe à la plateforme EMA
• Zéro injection possible : indispensable pour les projets soumis à des contraintes de non-réinjection réseau
• Diagnostic rapide : utile pour détecter les dérives de consommation ou de performance
• Compatible résidentiel et petit tertiaire : solution flexible jusqu’à 80 A

Application type

• Maison individuelle : mesure de l’autoconsommation et du surplus injecté
• Bâtiments tertiaires : analyse de charge et contrôle énergétique
• Installations photovoltaïques avec ECU-C : suivi avancé via la plateforme EMA d’APsystems
• Projets avec limite d’injection : conforme aux réglementations locales de non-réinjection

Pour une installation complète

Pour une configuration monophasée, il vous faudra 2 tores (production + consommation).

Pour une configuration triphasée, prévoyez 6 tores pour une analyse complète de chaque phase.
