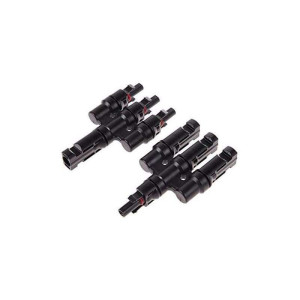

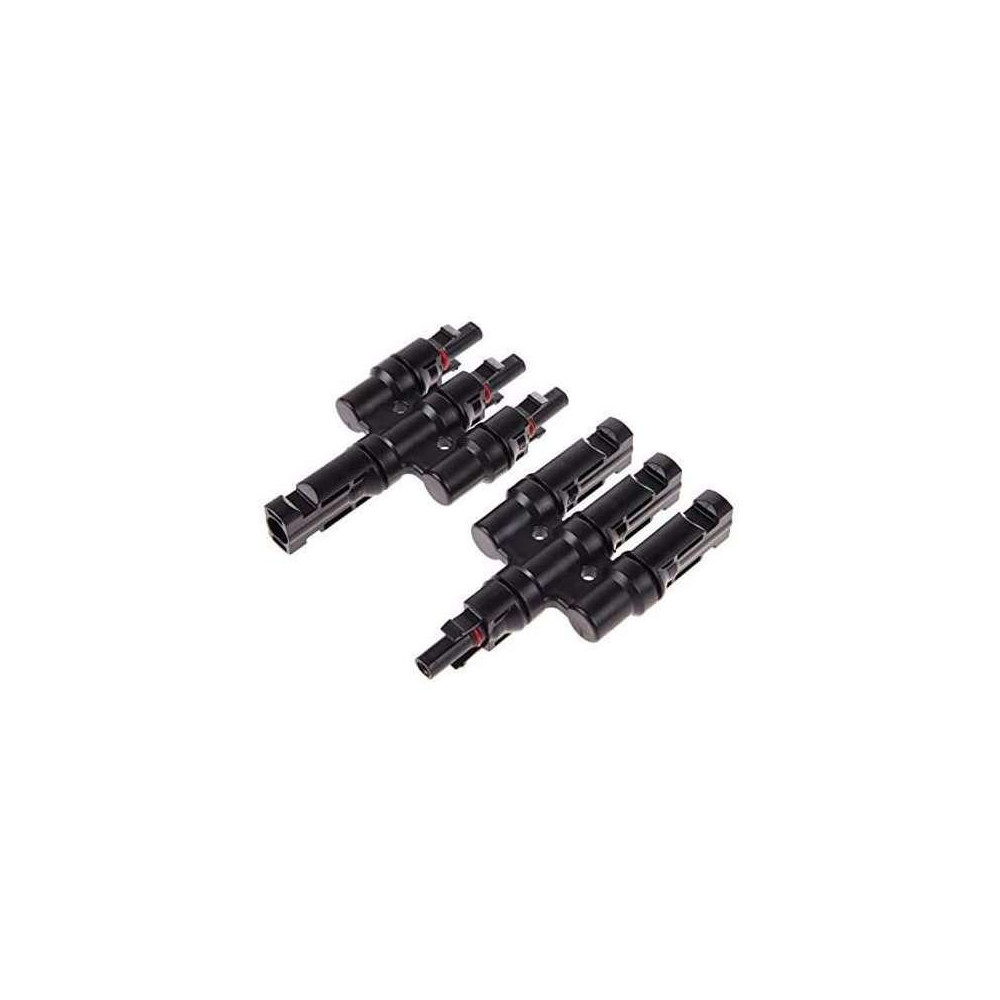

Connecteur Photovoltaïque MC4 - 3 Strings

Connecteur MC4 – Dérivation 3 strings - Installation Photovoltaïque

Le connecteur photovoltaïque MC4 3 strings est conçu pour réaliser une dérivation stable et sécurisée dans vos installations solaires. Il permet de scinder un seul câble MC4 en trois sorties, facilitant le montage parallèle de plusieurs panneaux ou strings dans les projets résidentiels et professionnels.

Certifié IP68, ce boîtier compact garantit une étanchéité maximale face à l’eau et à la poussière. Compatible avec les câbles de 4 à 6 mm², il s’intègre parfaitement aux systèmes MC4, assurant une connexion fiable et durable.

Caractéristiques techniques :

• Fonction : Dérivation MC4 – 1 entrée vers 3 sorties
• Compatibilité câble : 4 – 6 mm²
• Indice de protection : IP68 (étanche immersion)
• Tension max : Jusqu’à 1000 V DC
• Courant max : 30 A par sortie
• Température de fonctionnement : -40 °C à +90 °C
• Matériaux : Boîtier plastique UV stabilisé, contacts cuivre plaqué étain
• Applications : Réseau de distribution parallèle dans systèmes solaires

Avantages produit :

• Branchement en 3 strings : permet de connecter facilement 3 strings en parallèle
• Haute protection IP68 : résistant à l’humidité, la pluie et la poussière
• Installation intuitive : simple à clipser avec retour de clic audible
• Compatibilité universelle : standard MC4 pour équipements solaires
• Durabilité renforcée : conçu pour les contraintes climatiques et mécaniques

Applications recommandées :

• Assemblage de fermes solaires sur toitures ou pergolas
• Extensions ou modifications de strings photovoltaïques
• Projets résidentiels de plus grande capacité (>6 kWc)
• Installations dans des environnements extérieurs rigoureux

Conseils d’installation PV :

• Branchez l’entrée MC4 sur un panneau ou string existant.
• Connectez les trois sorties aux différents modules ou strings à dériver.
• Vérifiez le clic de verrouillage pour assurer l’étanchéité et la tenue mécanique.
• Contrôlez la continuité et la tension une fois l’installation terminée.

Pourquoi opter pour ce connecteur 3 strings ?

• Organisation simplifiée des connexions parallèles sur un seul point
• Économie d’espace : installation compacte, sans boîtier dédié
• Sécurité renforcée : préserve le niveau IP68 essentiel pour les installations extérieures
• Facilité de maintenance : démontable sans découpe des câbles

Optimisez vos installations solaires intensives ! Ajoutez le connecteur MC4 3 strings à votre panier pour des connexions PV fiables, simples et durables.
