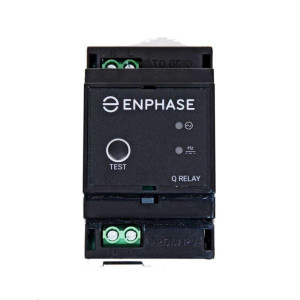

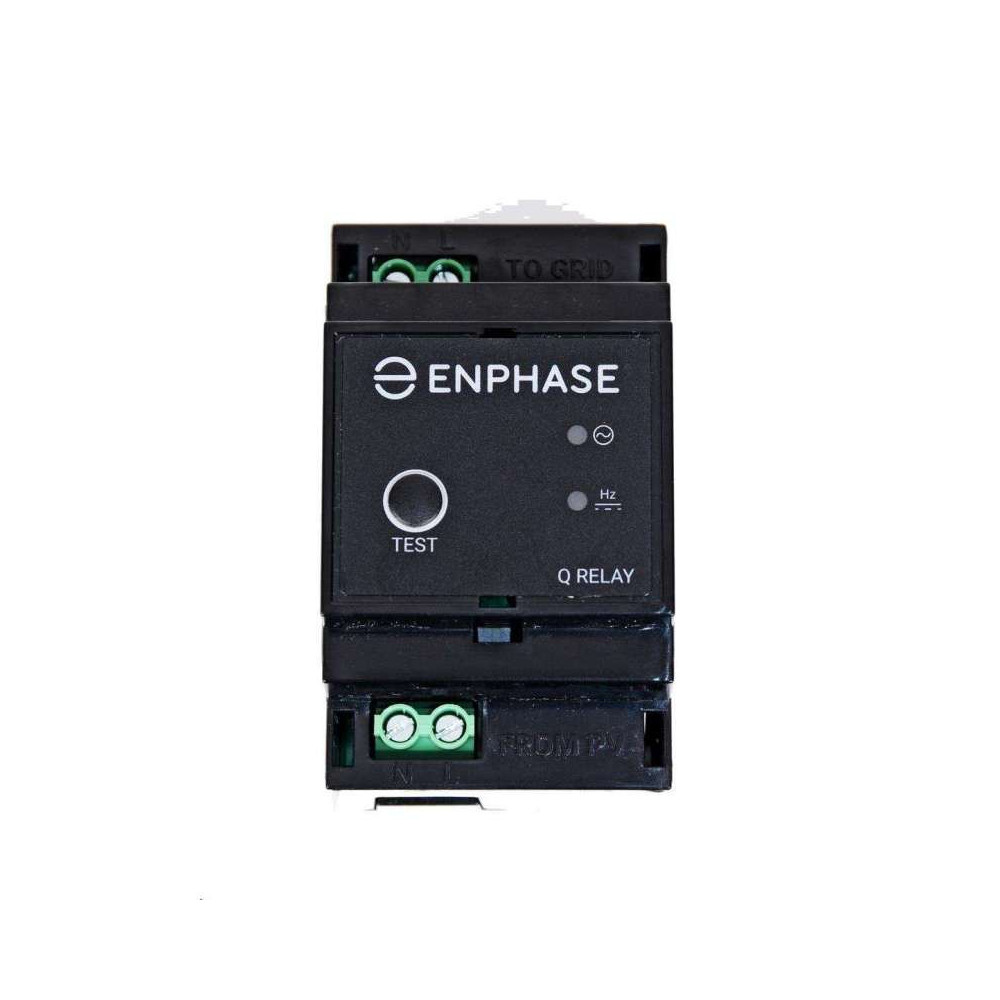

Relais Q Monophasé 20A ENPHASE

ENPHASE Relais Q Monophasé - 20A

270087
Neuf

Le Relais Q Monophasé 20A de ENPHASE est un dispositif de sécurité essentiel pour les installations photovoltaïques équipées de micro-onduleurs Enphase IQ. Il permet de couper automatiquement l’alimentation en cas de défaillance ou d'arrêt de l’onduleur, garantissant ainsi la sécurité des personnes et des biens.

Conçu pour une intégration simple et fiable, ce relais est conforme aux exigences normatives européennes.

  • Courant nominal : 20A
  • Compatibilité : Micro-onduleurs Enphase IQ Series
  • Tension nominale : 230V AC
  • Fréquence : 50 Hz
  • Installation : Rail DIN
  • Indice de protection : IP20
  • Certifications : Conforme aux normes CE / EN / IEC
En rupture de stock
80,00 € TTC
66,67 € (HT)
Quantité

DISPONIBLE SUR COMMANDE 8/10 JOURS
  Paiement sécurisé

Transactions sécurisées et cryptées via le certificat SSL

  Livraison rapide 24/48H

en France métropolitaine (hors délai de préparation)

  Service Client

à votre écoute par mail à contact@thermelecpro.com ou par téléphone au 09 86 64 39 61

ENPHASE Relais Q Monophasé - 20A

Dans les installations Enphase, le relais Q (protection de découplage) agit comme un dispositif de déconnexion physique du réseau pour les installations monophasées. En cas d'anomalies réseaux spécifiques, le relais Q déconnecte les micro-onduleurs Enphase du réseau AC. Lorsque les tensions et/ou fréquences atteignent des valeurs acceptables, le relais reconnecte le système.

Le relais Q est classé IP-20 et prend en charge, selon le type, jusqu'à 16 micro-onduleurs IQ 7. Vous devez le monter dans un boîtier protégé de l'environnement, généralement un tableau de distribution.

L'aperçu ci-dessous indique le nombre d'onduleurs pris en charge par ce produit :

Type d'onduleur/nombre de micro-onduleurs pris en charge :

  • IQ7 : 16 Pcs
  • IQ7+ : 13 Pcs
  • IQ7x : 12 Pcs
  • IQ8+ : 12 Pcs
  • IQ8M : 11 Pcs
  • IQ8MC : 11 Pcs
  • IQ8AC : 10 Pcs
  • IQ8HC : 9 Pcs

Caractéristiques techniques :

  • Surveille 1 phase uniquement,
  • Capacité de mise à jour à distance,
  • La cote de 20 A permet plusieurs micro-onduleurs par circuit AC,
  • LED d’état facile à lire,
  • Communication par courant porteur en ligne intégrée,
  • Degré de protection : IP20 (Doit être utilisé dans un environnement protégé),
  • Plage de température ambiante : -40 °C à +50 °C,
  • Tension d’entrée nominale : 230 Vrms,
  • Fréquence d’entrée nominale : 50 Hz,
  • Conformité EN 50549-1, VDE 4105, CEI61010,
  • Nombre de phases : Mode monophasé.

Fonctionnalités et avantages :

  • Protection réseau automatique : déconnexion/reconnexion physique selon les plages de tension/fréquence normales, pour conformité V/FRT & DCI,
  • Sécurité complète : contact bipolaire ouvert phase et neutre, idéal avec l'Envoy‑S,
  • Installation simplifiée : montage rail DIN rapide, boîtier protégé requis,
  • Surveillance visuelle facile : LEDs indiquant état de tension/fréquence,
  • Pilotage intelligent : mises à jour à distance via CPL,
  • Compatible multi-onduleurs : supporte un grand nombre de micro-onduleurs jusqu’à IQ8.

Applications :

Le relais Q Monophasé 20A est indispensable pour les systèmes solaires résidentiels utilisant la technologie Enphase IQ. Il est généralement installé en complément dans les coffrets AC ou les tableaux de protection des installations photovoltaïques.

: 270087
En rupture de stock
Neuf

Fiche technique

Propriétés
Compatibilité Micro-onduleurs Enphase IQ Series
Conformité
Conforme aux normes CE / EN / IEC
Tension
230V AC
Puissance
20A
