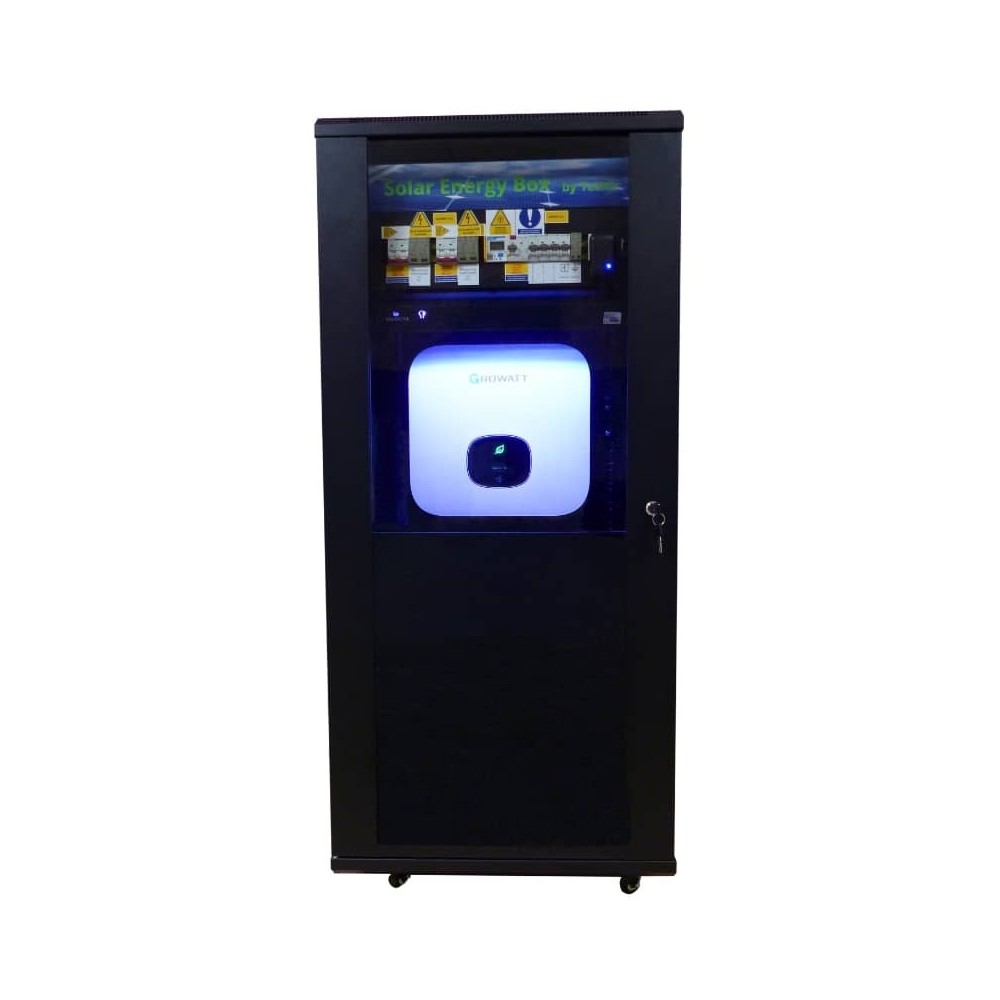

Solar Energy Box M6000 On Grid

Solar Energy Box M6000 On-Grid – L'armoire complète pour une installation photovoltaïque puissante et évolutive en monophasé

Vous êtes à la recherche d’une solution fiable et performante pour votre installation photovoltaïque raccordée au réseau ? La Solar Energy Box M6000 On-Grid répond parfaitement aux besoins des installateurs et des particuliers exigeants souhaitant bénéficier d’un système puissant, conforme, et facile à installer.

Pré-équipée avec tous les éléments nécessaires – protections AC/DC, onduleur 6 kW, double tracker MPPT, interfaces de communication et coffret de raccordement – elle permet une installation rapide, sécurisée et conforme à la réglementation en vigueur (VFR 2019, CEI 0-21…).

⚙️ Conçue pour simplifier vos installations photovoltaïques

Avec une puissance PV supportée jusqu’à 10 000 W, un rendement élevé et une efficacité MPPT de 99,9 %, cette armoire assure une performance énergétique maximale. Elle est idéale pour les grandes toitures résidentielles, les sites agricoles, les locaux professionnels ou les projets en autoconsommation.

Son architecture plug & play permet de réduire considérablement le temps de câblage, de limiter les erreurs techniques et d'assurer un gain de productivité sur chaque chantier.

🔋 Prête pour le stockage d’énergie

La Solar Energy Box M6000 est également compatible avec les batteries ARK XH (de 5,12 à 17,9 kWh), offrant la possibilité de faire évoluer l’installation vers une configuration hybride. Grâce à une capacité de charge et de décharge de 6000 W, vous bénéficiez d’une autonomie énergétique renforcée.

🛡️ Sécurité et conformité au cœur du système

L’armoire embarque tous les modules de protection essentiels pour garantir la sécurité électrique de votre installation photovoltaïque : parafoudres, disjoncteurs, différentiel type F DCI, protections DC/AC, surveillance de défauts, protection anti-îlotage, etc.

Elle respecte les normes françaises et européennes : VFR 2019, CEI, IEC 62109, EN 50549, et est validée pour le raccordement Enedis.

🌍 Une solution complète pour les installateurs exigeants

Pensée pour les professionnels du solaire, électriciens ou auto-constructeurs souhaitant un produit fiable, prêt à poser, et conforme, la Solar Energy Box M6000 On-Grid est l’alliée idéale pour toute installation photovoltaïque performante et durable.

✅ Points forts du produit

• Coffret AC/DC double tracker intégré
• Jusqu’à 10 000 W de puissance PV en entrée
• Onduleur 6 kW à haut rendement (98,4 %)
• Compatible batterie ARK XH (option)
• Monitoring intelligent (OLED + App)
• Installation rapide et sécurisée – Plug & Play
• Conforme VFR 2019 – Enedis & normes CEI/IEC

⚙️ Caractéristiques techniques

🔋 Entrée DC (Photovoltaïque)

• Puissance PV conseillée (STC) : 10 000 W
• Tension DC max. : 550 V
• Tension de démarrage : 100 V
• Tension nominale : 360 V
• Plage MPPT : 70 – 550 V
• Plage tension à pleine charge : 230 – 500 V
• Nbre de trackers MPPT / chaînes : 2 / 1
• Courant max. par MPPT : 13,5 A
• Courant de court-circuit max. : 16,9 A

🔋 Entrée DC Batterie (option)

• Batteries compatibles : ARK XH (5,12 à 17,9 kWh)
• Plage de tension batterie : 360 – 550 V
• Courant d’opération max. : 17 A
• Puissance max. de charge : 6000 W
• Puissance max. de décharge : 6000 W

⚡ Sortie AC (Réseau)

• Puissance nominale AC : 6000 W
• Puissance apparente max. : 6000 VA
• Tension nominale : 220 / 230 V
• Fréquence : 50 Hz
• Courant de sortie max. : 27,2 A
• Facteur de puissance : 0.8 leading … 0.8 lagging
• THDi : < 3 %
• Type de connexion : Monophasé

🔎 Rendement

• Rendement maximal : 98,4 %
• Rendement européen : 97,5 %
• Efficacité MPPT : 99,9 %

🛡️ Modules de protection

• Inversion de polarité DC
• Interrupteur DC
• Parafoudre DC/AC (type II/III)
• Surveillance isolation
• Protection court-circuit AC
• Surveillance défaut de terre
• Anti-îlotage
• Contrôle courant résiduel
• Protection AFCI

🔧 Contenu du Coffret AC/DC intégré

• 1 x Coffret 286 x 418 x 148 mm
• 2 x interrupteurs-sectionneurs DC 25A 600Vdc
• 2 x parafoudres DC 40kA 600V type 2
• 1 x Inter différentiel 40A 30mA type F DCI
• 1 x disjoncteur P/N 32A
• 1 x disjoncteur P/N 20A (protection parafoudre)
• 1 x parafoudre Ph/N 15kA type 2
• 4 x bornes à vis 6 mm² + 2 x 10 mm²
• Connecteurs MC4 (2 mâles + 2 femelles)
• 1 x Bloc de Terre
• Classe de protection : Classe II
• Indice de protection : IP65
• Régime de neutre : TT

📐 Informations générales

• Dimensions (H x L x P) : 1380 x 600 x 450 mm
• Poids : 58 kg
• Température de fonctionnement : -25 °C à +60 °C
• Altitude max. : 4000 m
• Consommation nocturne : < 3 W
• Refroidissement : Ventilateur avec thermostat
• Topologie : Sans transformateur
• Connexions DC / AC : MC4 / Connecteur
• Écran & monitoring : OLED + LED / Wi-Fi + App
• Eclairage LED RGB
• Interfaces : RS485 / USB / Wi-Fi / GPRS (opt.) / RF (opt.) / LAN (opt.)
• Indice de protection onduleur / armoire : IP65 / IP21
• Garantie : Armoire : 2 ans / Onduleurs et batteries Growatt : 10 ans

📄 Conformité et certifications

CE, IEC 62109, AS/NZS 4777.2, CEI 0-21, VDE-AR-N 4105, VDE 0126-1-1, VFR 2019, EN 50549, IEC 62116, IEC 61727, G98/G99, UNE 217001, UNE 206007, PO12.2
